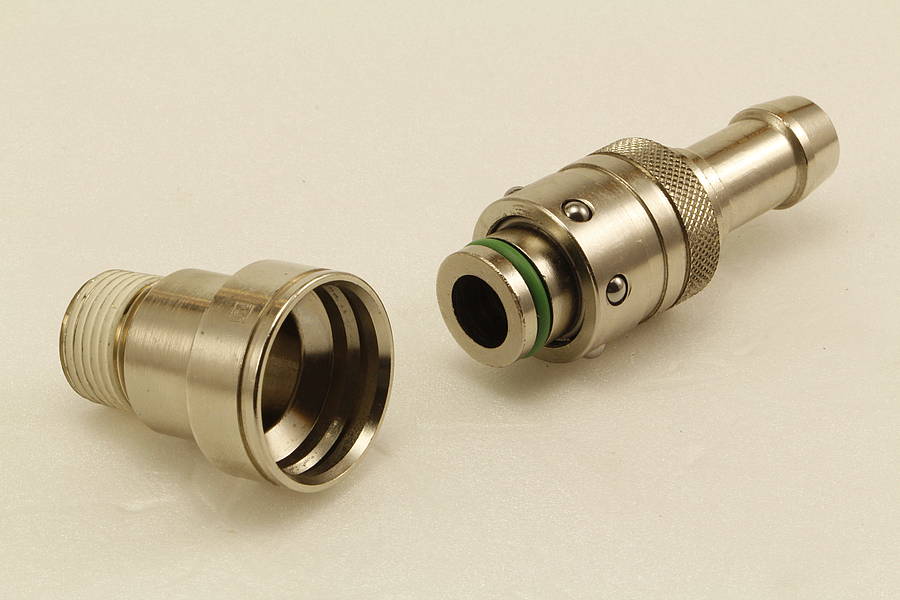

Medienkupplung RWA NW 8 + NW 12
Leistungsmerkmale
- Durchgang : 8 mm
- Druck : 10 bar
- Temperatur : -15°C bis +90°C
- Werkstoff : Messing vernickelt
- Durchsatz in l/min : DP 0,50 bar = 30 l/min
| Bestellnummer | Bezeichnung | Anschluss | NW |
|
| BUCHSEN – NW 8 mm |
|
|
| 08RWA1160 | Gerade Buchse mit AG | R 1/8“ | 8 mm |
| 08RWA1161 | Gerade Buchse mit AG | R 1/4“ | 8 mm |
| 08RWA1162 | Gerade Buchse mit AG | R 3/8“ | 8 mm |
| 08RWA1100 | Gerade Buchse mit zylindr. IG | G 1/8“ | 8 mm |
| 08RWA1101 | Gerade Buchse mit zylindr. IG | G 1/4“ | 8 mm |
| 08RWA1160-90 | Buchse 90° mit AG | R 1/8“ | 8 mm |
| 08RWA1161-90 | Buchse 90° mit AG | R 1/4“ | 8 mm |
| 08RWA1162-90 | Buchse 90° mit AG | R 3/8“ | 8 mm |
| 08RWA1160-135 | Buchse 135° mit AG | R 1/8“ | 8 mm |
| 08RWA1161-135 | Buchse 135° mit AG | R 1/4“ | 8 mm |
| 08RWA1162-135 | Buchse 135° mit AG | R 3/8“ | 8 mm |
|
|
|
|
|
|
| STECKER – NW 8 mm |
|
|
| 08RWA6101 | Gerade Stecker mit IG | G 1/4“ | 8 mm |
| 08RWA6808 | Gerade Stecker mit Schlauchtülle | Ø 8 mm | 8 mm |
| 08RWA6810 | Gerade Stecker mit Schlauchtülle | Ø 10 mm | 8 mm |
| 08RWA6812 | Gerade Stecker mit Schlauchtülle | Ø 12 mm | 8 mm |
| 08RWA6101-90 | Stecker 90° mit IG | G 1/4“ | 8 mm |
| 08RWA6808-90 | Stecker 90° mit Schlauchtülle | Ø 8 mm | 8 mm |
| 08RWA6810-90 | Stecker 90° mit Schlauchtülle | Ø 10 mm | 8 mm |
| 08RWA6812-90 | Stecker 90° mit Schlauchtülle | Ø 12 mm | 8 mm |
| 08RWA6808-135 | Stecker 135° mit Schlauchtülle | Ø 8 mm | 8 mm |
| 08RWA6810-135 | Stecker 135° mit Schlauchtülle | Ø 10 mm | 8 mm |
| 08RWA6812-135 | Stecker 135° mit Schlauchtülle | Ø 12 mm | 8 mm |
Leistungsmerkmale
- Durchgang : 12 mm
- Druck : 10 bar
- Temperatur : -15°C bis +90°C
- Werkstoff : Messing vernickelt
- Durchsatz in l/min : DP 0,50 bar = 85 l/min
| Bestellnummer | Bezeichnung | Anschluss | NW |
|
| BUCHSEN – NW 12 mm |
|
|
| 12RWA1162 | Gerade Buchse mit AG | R 3/8“ | 12 mm |
| 12RWA1163 | Gerade Buchse mit AG | R 1/2“ | 12 mm |
|
|
|
|
|
|
| STECKER – NW 12 mm |
|
|
| 12RWA6103 | Gerade Stecker mit IG | G 1/2“ | 12 mm |
| 12RWA6813 | Gerade Stecker mit Schlauchtülle | Ø 13 mm | 12 mm |
| 12RWA6816 | Gerade Stecker mit Schlauchtülle | Ø 16 mm | 12 mm |
| 12RWA6102-90 | Stecker 90° mit IG | G 3/8“ | 12 mm |
| 12RWA6813-90 | Stecker 90° mit Schlauchtülle | Ø 13 mm | 12 mm |
| 12RWA6816-90 | Stecker 90° mit Schlauchtülle | Ø 16 mm | 12 mm |
| 12RWA6813-135 | Stecker 135° mit Schlauchtülle | Ø 13 mm | 12 mm |
| 12RWA6816-135 | Stecker 135° mit Schlauchtülle | Ø 16 mm | 12 mm |
